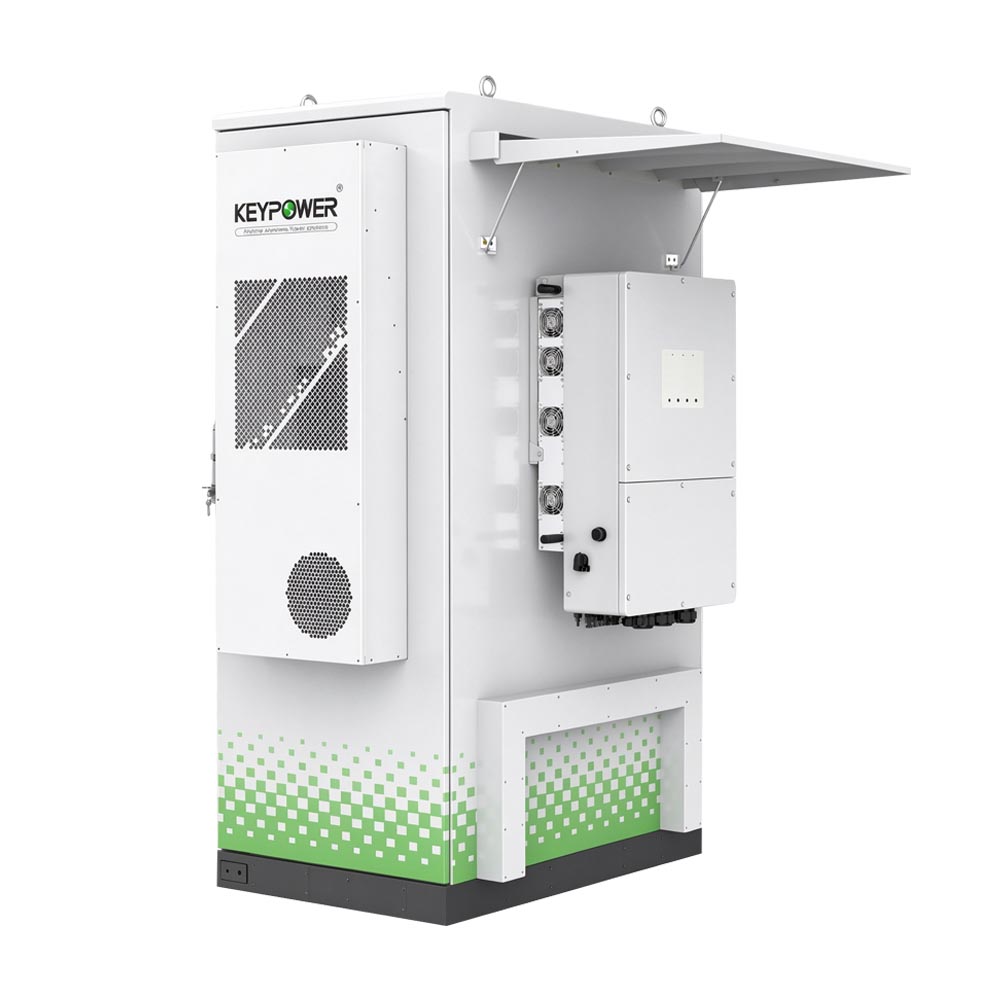

KPES-50/120A Гибридный шкаф с воздушным охлаждением

Общие сведения Макс. КПД в обоих направлениях 89% Срок службы в циклах ≥8 000 циклов Связь Modbus TCP/IP Система пожаротушения Аэрозольная Степень защиты оболочки IP55 Охлаждение Жидкостное охлаждение + принудительное воздушное охлаждение Рабочая температура -25℃~55℃ (снижение характеристик при температуре выше 45℃) Категория коррозионной активности атмосферы C4 (C5 опционально) Влажность 0~95% отн. вл. (без конденсации) Уровень шума ≤75 дБ Высота над уровнем моря 3000 м (снижение характеристик выше 2000 м) Размеры (Ш×Г×В) 1 050 x 1 350 x 2 400 мм Масса 2 600 кг Безопасность / ЭМС UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A Стандарты подключения к сети EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Сторона переменного тока   Номинальная выходная мощность 125 кВт Номинальное напряжение переменного тока 400 В Диапазон напряжения переменного тока ±15% Тип сети 3W+N+PE Номинальная частота 50 Гц / 60 Гц Коэффициент мощности 0.99 / -1 ~ +1 Коэффициент гармонических искажений тока (THDi) ≤3% Соотношение постоянного тока Сторона постоянного тока   Тип ячейки LFP / 314 Ач Конфигурация блока 52.2 кВт⋅ч / 1P52S Конфигурация системы 261 кВт⋅ч / 1P260S Номинальное напряжение постоянного тока 832 В Диапазон напряжения постоянного тока 728 ~ 936 В Макс. скорость заряда/разряда 0.5P Макс. глубина разряда 100% (25 ± 2 ℃) ​

Общие сведения Макс. КПД цикла 89% Циклический ресурс ≥8000 циклов Связь Modbus TCP/IP Система пожаротушения Аэрозольная система + система водяного орошения Степень защиты IP55 Охлаждение Жидкостное охлаждение + принудительное воздушное охлаждение Рабочая температура -25℃~55℃ (снижение мощности после 45℃) Класс коррозионной стойкости C4 (C5 опционально) Влажность 0~95% отн. влажности (без конденсации) Уровень шума ≤80 дБ Высота над уровнем моря 3000 м (снижение мощности выше 2000 м) Габариты (Ш×Г×В) 6058 x 2438 x 2591 мм Вес 28 т Безопасность / ЭМС UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Сетевой стандарт EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Сторона переменного тока   Номинальная выходная мощность 1000 кВт Номинальное напряжение переменного тока 400 В Диапазон напряжения переменного тока ±15% Тип сети 3W+N+PE Номинальная частота 50 Гц / 60 Гц Коэффициент мощности 0.99 / -1 ~ +1 Коэффициент гармонических искажений тока (THDi) ≤3% Соотношение постоянного тока Сторона постоянного тока   Тип ячейки LFP / 314 Ач Конфигурация блока 48.2 кВт⋅ч / 1P48S Конфигурация системы 2170 кВт⋅ч / 9P240S Номинальное напряжение постоянного тока 768 В Диапазон напряжения постоянного тока 672 ~ 864 В Макс. скорость заряда/разряда 0.5P Макс. глубина разряда 100% (25 ± 2 ℃) ​

Наименование Тип ячейки LFP 314 Ач Конфигурация блока 104,5 кВт⋅ч / 1P104S Конфигурация системы 5,015 МВт⋅ч / 12P416S Номинальное напряжение постоянного тока 1331,2 В Диапазон напряжения постоянного тока 1165 ~ 1498 В Макс. скорость заряда/разряда 0,5P Макс. глубина разряда 100% 25 ±2 ℃ Срок службы (количество циклов) ≥8000 циклов Система пожаротушения Аэрозольная система + система водяного орошения Степень защиты IP55 Охлаждение Жидкостное охлаждение + принудительное воздушное охлаждение Рабочая температура -25℃~55℃ (снижение мощности после 45℃) Класс антикоррозийной защиты C4 (C5 опционально) Влажность 0~95% относительной влажности (без конденсации) Высота над уровнем моря 3000 м Габариты (Ш×Г×В) 6058×2438×2896 мм Вес 41,8 т Безопасность/ЭМС UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   Модель: KPLB-1625   Мощность: 1300 кВт/1625 кВА   Тип нагрузки: активная и индуктивная   Коэффициент мощности: 0–1,0   Количество вентиляторов: 6   Габариты (мм): 3500*2270*2150   Вес (кг): 6100​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 50 Гц   Модель: KP-W1375P   Основная мощность (кВт/кВА): 1100/1375   Резервная мощность (кВт/кВА): 1200/1500   Расход топлива при 100% (л/ч): 279.88     ДВИГАТЕЛЬ:   Производитель: Weichai   Модель двигателя: 12M33D1320E200     ГЕНЕРАТОР:   Тип возбудителя: бесщёточный, самовозбуждающийся   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 60 Гц   Модель: KPX-P18P   Основная мощность (кВт/кВА): 14/17.5   Резервная мощность (кВт/кВА): 16/20   Расход топлива при 100% нагрузке (л/ч): 5     ДВИГАТЕЛЬ:   С приводом от:Perkins   Модель двигателя: 403A-15G2     АЛЬТЕРНАТОР:   Тип возбудителя: бесщёточный, с самовозбуждением   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 60 Гц   Модель: KPX-B720P   Основная мощность (кВт/кВА): 576/720   Резервная мощность (кВт/кВА): 640/800   Расход топлива при 100% (л/ч): 168.2     ДВИГАТЕЛЬ：   С приводом от:  Baudouin   Модель двигателя: 6M33G633/6     АЛЬТЕРНАТОР：   Тип возбудителя: бесщёточный, с самовозбуждением   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 60 Гц   Модель: KPX-W1860P   Основная мощность (кВт/кВА): 1488/1860   Резервная мощность (кВт/кВА): 1640/2050   Расход топлива при 100% нагрузке (л/ч):390     ДВИГАТЕЛЬ:   С приводом от: Weichai   Модель двигателя: 16M33D1785E311     АЛЬТЕРНАТОР:   Тип возбудителя: бесщёточный, с самовозбуждением   Класс изоляции: H   Степень защиты: IP23​
