KPBS-5015L Контейнер системы накопления энергии с жидкостным охлаждением

Общие сведения Макс. КПД в обоих направлениях 89% Срок службы в циклах ≥8 000 циклов Связь Modbus TCP/IP Система пожаротушения Аэрозольная Степень защиты оболочки IP55 Охлаждение Жидкостное охлаждение + принудительное воздушное охлаждение Рабочая температура -25℃~55℃ (снижение характеристик при температуре выше 45℃) Категория коррозионной активности атмосферы C4 (C5 опционально) Влажность 0~95% отн. вл. (без конденсации) Уровень шума ≤75 дБ Высота над уровнем моря 3000 м (снижение характеристик выше 2000 м) Размеры (Ш×Г×В) 1 050 x 1 350 x 2 400 мм Масса 2 600 кг Безопасность / ЭМС UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A Стандарты подключения к сети EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Сторона переменного тока   Номинальная выходная мощность 125 кВт Номинальное напряжение переменного тока 400 В Диапазон напряжения переменного тока ±15% Тип сети 3W+N+PE Номинальная частота 50 Гц / 60 Гц Коэффициент мощности 0.99 / -1 ~ +1 Коэффициент гармонических искажений тока (THDi) ≤3% Соотношение постоянного тока Сторона постоянного тока   Тип ячейки LFP / 314 Ач Конфигурация блока 52.2 кВт⋅ч / 1P52S Конфигурация системы 261 кВт⋅ч / 1P260S Номинальное напряжение постоянного тока 832 В Диапазон напряжения постоянного тока 728 ~ 936 В Макс. скорость заряда/разряда 0.5P Макс. глубина разряда 100% (25 ± 2 ℃) ​

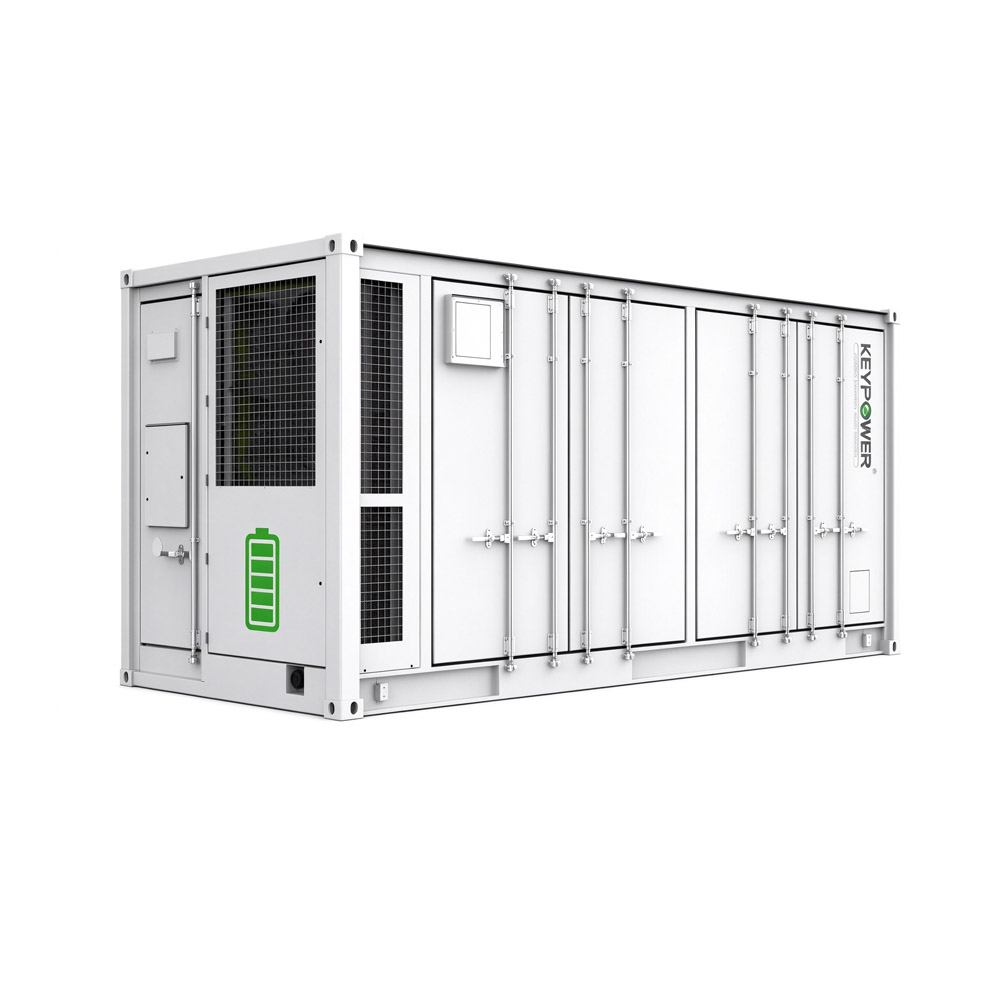

Общие сведения Макс. КПД цикла 89% Циклический ресурс ≥8000 циклов Связь Modbus TCP/IP Система пожаротушения Аэрозольная система + система водяного орошения Степень защиты IP55 Охлаждение Жидкостное охлаждение + принудительное воздушное охлаждение Рабочая температура -25℃~55℃ (снижение мощности после 45℃) Класс коррозионной стойкости C4 (C5 опционально) Влажность 0~95% отн. влажности (без конденсации) Уровень шума ≤80 дБ Высота над уровнем моря 3000 м (снижение мощности выше 2000 м) Габариты (Ш×Г×В) 6058 x 2438 x 2591 мм Вес 28 т Безопасность / ЭМС UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Сетевой стандарт EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Сторона переменного тока   Номинальная выходная мощность 1000 кВт Номинальное напряжение переменного тока 400 В Диапазон напряжения переменного тока ±15% Тип сети 3W+N+PE Номинальная частота 50 Гц / 60 Гц Коэффициент мощности 0.99 / -1 ~ +1 Коэффициент гармонических искажений тока (THDi) ≤3% Соотношение постоянного тока Сторона постоянного тока   Тип ячейки LFP / 314 Ач Конфигурация блока 48.2 кВт⋅ч / 1P48S Конфигурация системы 2170 кВт⋅ч / 9P240S Номинальное напряжение постоянного тока 768 В Диапазон напряжения постоянного тока 672 ~ 864 В Макс. скорость заряда/разряда 0.5P Макс. глубина разряда 100% (25 ± 2 ℃) ​

Общие сведения КПД ≥90% Скорость заряда/разряда 0.5P макс. Глубина разряда (DoD) 95% (25±2℃) Циклический ресурс ≥8000 циклов Степень защиты IP55 Охлаждение Принудительное воздушное охлаждение Рабочая температура -25~55℃ Влажность 0~95% отн. влажности, без конденсации Высота над уровнем моря ≤2000 м (снижение номинальных характеристик выше 2000 м) Размеры (Ш×Г×В) 8000 x 1200 x 2100 мм Вес 1.2 т Безопасность / ЭМС Аэрозоль Подключение Ethernet/RS485 Соответствие стандартам UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 Сетевой код G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 Выход переменного тока (AC)   Номинальная мощность 30 кВт                         40 кВт                         50 кВт Макс. мощность 30 кВА                        40 кВА                        50 кВА Номинальное напряжение 400 В перем. тока / 3 фазы+N+PE Номинальная частота 50 Гц / 60 Гц THDi Коэффициент постоянного тока Коэффициент мощности 0.8 опережающий ~ 0.8 отстающий Вход PV   Макс. рекомендуемая входная мощность 60 кВт                          80 кВт                          100 кВт            Напряжение PV 150 ~ 850 В                  150 ~ 850 В                  150 ~ 850 В   MPPT 3                                    4                                   4     Макс. входной ток 40 А×3                          40 А×4                          40 А×4     Вход аккумулятора   Тип ячейки LFP / 314 Ач Аккумуляторная система 1P120S Номинальная энергия 120.58 кВт⋅ч Номинальное напряжение 384 В Диапазон напряжения 336 ~ 432 В ​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 50 Гц   Модель: KP-P250P   Основная мощность (кВт/кВА): 200/250   Резервная мощность (кВт/кВА): 220/275   Расход топлива при 100% нагрузке (л/ч): 54.5     ДВИГАТЕЛЬ:   С приводом от:Perkins   Модель двигателя: 1206A-E70TTAG3     АЛЬТЕРНАТОР:   Тип возбудителя: бесщёточный, с самовозбуждением   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 50 Гц   Модель: KP-D40P   Основная мощность (кВт/кВА): 32/40   Резервная мощность (кВт/кВА): 34/42.5   Расход топлива при 100% нагрузке (л/ч): 10.3     ДВИГАТЕЛЬ:   С приводом от:Deutz   Модель двигателя: BFM3T     АЛЬТЕРНАТОР:   Тип возбудителя: Бесщёточный, с самовозбуждением   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 50 Гц   Модель: KP-YC900P   Основная мощность (кВт/кВА): 720/900   Резервная мощность (кВт/кВА):800/1000   Расход топлива при 100% нагрузке (л/ч): 199.1     ДВИГАТЕЛЬ:   Приводится в действие:YUCHAI   Модель двигателя:YC6TH1220-D31   АЛЬТЕРНАТОР:   Тип возбудителя: бесщёточный, самовозбуждающийся   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 60 Гц   Модель: KPX-V220P   Основная мощность (кВт/кВА): 176/220   Резервная мощность (кВт/кВА): 187/234   Расход топлива при 100% (л/ч): 50.2     ДВИГАТЕЛЬ:   Производитель:VOLVO   Модель двигателя: TAD733GE     АЛЬТЕРНАТОР:   Тип возбудителя: бесщёточный, самовозбуждающийся   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 50 Гц   Модель: KP-C388P   Основная мощность (кВт/кВА): 310/388   Резервная мощность (кВт/кВА): 340/425   Расход топлива при 100% нагрузке (л/ч): 74.7     ДВИГАТЕЛЬ:   С приводом от:Cummins   Модель двигателя: 6ZTAA13-G3     АЛЬТЕРНАТОР:   Тип возбудителя: Бесщёточный, самовозбуждающийся   Класс изоляции: H   Степень защиты: IP23​
