Генератор может успешно запуститься во время планового осмотра, но это не обязательно означает, что он сможет выдать свою номинальную мощность при возникновении чрезвычайной ситуации.Испытание генератора с нагрузочным модулем проверяет, может ли генератор работать под управляемой электрической нагрузкой, поддерживать стабильное напряжение и надежно функционировать в сложных условиях.

В этом руководстве описана процедура испытания генератора с нагрузочным модулем: от подготовки к испытаниям и подачи нагрузки до мониторинга производительности и составления итогового отчета. В нем также рассматриваются распространенные ошибки при тестировании и ключевые факторы, которые следует учитывать при выборе подходящего нагрузочного модуля для систем резервного питания, промышленных объектов и центров обработки данных.

Что такое испытание генератора с нагрузочным модулем?

Испытание генератора с нагрузочным модулем — это процедура подачи контролируемой электрической нагрузки на генератор для оценки его эксплуатационных характеристик. Нагрузочный модуль имитирует потребность в мощности, которую электрическое оборудование обычно предъявляет к генератору, позволяя техническим специалистам тестировать источник питания без полной зависимости от реальной нагрузки объекта.

Во время испытаний специалисты могут контролировать выходное напряжение, частоту, ток, активную мощность и другие рабочие параметры. В зависимости от оборудования и целей испытаний они также могут оценивать температуру двигателя, давление масла, расход топлива, состояние выхлопных газов и реакцию генератора на изменения нагрузки.

Для резервных дизельных генераторов испытания с нагрузочным модулем особенно полезны, поскольку такие установки могут долго работать при малых нагрузках или простаивать. Контролируемое испытание помогает выявить проблемы с производительностью, которые могут не проявиться во время простой проверки при запуске.

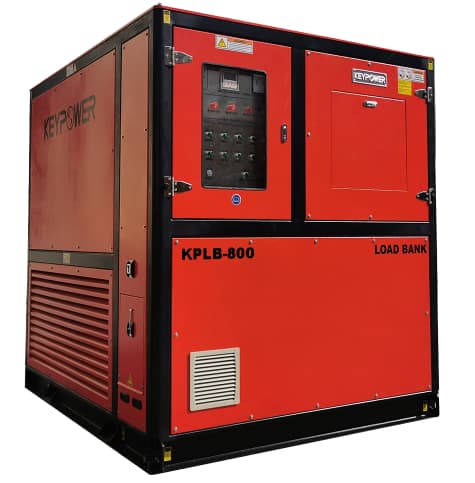

KEYPOWER поставляет резистивные нагрузочные модули для тестирования генераторов. Подходящая конфигурация зависит от номинальных характеристик генератора, электрических параметров, рабочей среды и требуемых условий испытаний.

Почему испытание с нагрузочным модулем важно для генераторов?

Испытание с нагрузочным модулем помогает определить, способен ли генератор работать в заданных условиях эксплуатации, а не просто подтверждает факт его запуска. К его основным преимуществам относятся следующие.

• Проверка мощности: подтверждает, способен ли генератор обеспечивать указанную электрическую нагрузку в пределах своих эксплуатационных ограничений.
• Стабильность напряжения и частоты: оценивает реакцию генератора при увеличении или уменьшении электрической нагрузки.
• Оценка работы двигателя: помогает выявить проблемы с охлаждением, подачей топлива, сгоранием и другие рабочие проблемы под нагрузкой.
• Оценка работы при малой нагрузке: помогает выявить проблемы, связанные с длительной работой при малой нагрузке, в том числе образование масляного нагара (wet stacking) в применимых дизельных двигателях.
• Планирование технического обслуживания: предоставляет записанные рабочие данные, которые технические специалисты могут сравнить со спецификациями производителя и результатами предыдущих испытаний.

Для критически важных объектов, включая больницы, промышленные предприятия и центры обработки данных, эта информация способствует планированию технического обслуживания и помогает снизить риск неожиданного сбоя питания. KEYPOWER также рассматривает вопросы тестирования генераторов в материалах по решениям электроснабжения для дата-центров, где надежность резервного питания имеет особенно важное значение.

Процедура испытания генератора с нагрузочным модулем

Точная последовательность испытаний зависит от инструкций производителя генератора, применимых стандартов, конструкции нагрузочного модуля, а также требований к вводу в эксплуатацию или техническому обслуживанию. Следующая процедура представляет собой общую основу для запланированных испытаний.

Подготовка генератора и испытательного оборудования

Перед подачей нагрузки изучите заводскую табличку генератора, номинальную мощность, напряжение, частоту, конфигурацию фаз и допустимые условия эксплуатации. Подтвердите, предназначено ли испытание для проверки резервной производительности, непрерывной работы, требований по вводу в эксплуатацию или состояния технического обслуживания.

Осмотрите генератор, нагрузочный модуль, кабели, разъемы, защитные устройства и элементы заземления. Проверьте технические жидкости двигателя, систему охлаждения, подачу топлива и пусковую аккумуляторную батарею в соответствии с инструкциями производителя.

Убедитесь, что номинальная мощность и электрическая конфигурация нагрузочного модуля подходят для данного генератора. Место проведения испытаний также должно обеспечивать достаточную вентиляцию, безопасный отвод выхлопных газов, достаточный поток воздуха для охлаждения и контролируемый доступ для персонала.

Перед подключением оборудования изолируйте соответствующие электрические цепи и соблюдайте утвержденные процедуры блокировки/маркировки (lockout/tagout) и электробезопасности. Подключения и коммутационные операции должны выполняться квалифицированным персоналом с использованием инструкций производителя оборудования.

Запуск генератора и запись исходных показателей

Запустите генератор в соответствии с процедурой эксплуатации, предоставленной производителем, и дайте ему выйти на заданный режим работы. Перед подачей значительной нагрузки запишите начальное напряжение, частоту, температуру двигателя, давление масла и любые другие необходимые исходные измерения.

Убедитесь, что генератор работает нормально и отсутствуют активные сигналы тревоги, ненормальная вибрация, необычный выхлоп или утечки жидкостей. Если обнаружено отклонение от нормы, исследуйте его перед продолжением работы.

Исходные измерения служат ориентиром для оценки изменений во время последующих ступеней нагрузки. Они также полезны при сравнении результатов испытаний с течением времени.

Подключение нагрузочного модуля и постепенная подача нагрузки

После завершения первоначальных проверок подключите нагрузочный модуль, используя утвержденную процедуру электрического подключения. Перед подачей нагрузки проверьте конфигурацию проводки, последовательность фаз (где применимо), номинальное напряжение и настройки защиты.

Типичная иллюстративная последовательность испытаний использует ступени нагрузки в 25%, 50%, 75% и 100% от номинальной активной мощности генератора. Эти процентные значения являются примерами, а не универсальными требованиями. Фактическая последовательность, продолжительность на каждом этапе и максимальная испытательная нагрузка должны соответствовать инструкциям производителя генератора и утвержденному плану испытаний.

На каждом этапе давайте генератору стабилизироваться в течение времени, определенного в плане испытаний. Запишите фактическую нагрузку, напряжение, частоту, ток и соответствующие параметры двигателя перед дальнейшим увеличением нагрузки.

Не применяйте перегрузку 110% автоматически. Испытания на перегрузку должны проводиться только тогда, когда генератор и нагрузочный модуль явно рассчитаны на необходимые условия и это допускается применимой процедурой.

Для систем большей мощности выбор нагрузочного модуля с подходящими номиналами мощности и возможностями управления имеет решающее значение. Ознакомьтесь с вариантами нагрузочных модулей KEYPOWER мощностью 800 кВт для тестирования, чтобы посмотреть пример доступного диапазона мощности.

Мониторинг производительности генератора под нагрузкой

После применения каждого шага нагрузки контролируйте электрические выходные параметры и рабочее состояние двигателя в течение всего требуемого периода испытаний. Цель состоит не просто в том, чтобы достичь целевой нагрузки, а в том, чтобы убедиться, что генератор поддерживает приемлемые рабочие характеристики при работе с этой нагрузкой.

Важные измерения включают в себя:

• Напряжение: Проверьте, остается ли выходное напряжение в пределах указанного рабочего диапазона.
• Частота: Соблюдайте стабильность частоты и ее восстановление после изменения нагрузки.
• Ток и активная мощность: Подтвердите фактическую нагрузку и проверьте наличие перекоса фаз, если применимо.
• Коэффициент мощности: Запишите измеренное значение, если это требуется по плану испытаний.
• Параметры двигателя: Контролируйте температуру, давление масла, эффективность охлаждения и расход топлива по мере необходимости.
• Сигналы тревоги и ненормальные условия: Записывайте любые предупреждения, отключения, необычный шум, вибрацию, дым или утечку.

Пределы приемки должны определяться на основе технических характеристик генератора, применимого стандарта испытаний, а также требований по вводу в эксплуатацию или техническому обслуживанию. Не существует единого отклонения напряжения или температурного порога, подходящего для каждой модели генератора.

Уменьшите нагрузку и выполните безопасное отключение

После завершения запланированных испытаний уменьшите нагрузку в последовательности, указанной в процедуре испытаний. Отключите нагрузочный модуль с помощью утвержденного метода коммутации и дайте генератору остыть или поработать без нагрузки, если это требуется производителем.

Следуйте предписанной процедуре выключения, изолируйте оборудование и убедитесь, что все компоненты безопасны для осмотра. Не отсоединяйте кабели и не открывайте электрические шкафы под напряжением.

После безопасного отключения системы осмотрите соединения, кабели, вентиляционные каналы и оборудование на предмет признаков перегрева или повреждения. Любые выявленные отклонения должны быть задокументированы и устранены до возврата генератора в эксплуатацию.

Как оценивать результаты испытаний генератора с нагрузочным модулем

Полезный отчет об испытаниях нагрузочного модуля должен показывать, как генератор работал на каждом уровне нагрузки и соответствовали ли измеренные значения применимым критериям приемки.

Если измеренное значение выходит за установленные пределы, изучите записанные данные и выясните причину, прежде чем признавать испытание успешным. Возможные проблемы могут быть связаны с регулятором напряжения, управлением частотой вращения двигателя, системой охлаждения, подачей топлива, электрическими соединениями или конфигурацией нагрузки генератора.

Успешное проведение испытания должно подтверждаться документально зафиксированными измерениями и точным сопоставлением со всеми применимыми критериями приемки. Само по себе достижение 100% нагрузки еще не означает, что абсолютно все параметры работы генератора соответствуют норме.

Как выбрать подходящую нагрузочную модуль-станцию для испытаний генератора

Выбор правильного нагрузочного модуля зависит от номинальной мощности генератора, типа имитируемой электрической нагрузки, продолжительности испытаний и условий на объекте.

• Номинальная мощность: Выберите достаточную емкость для запланированного испытания, включая любой дополнительный запас, требуемый утвержденной процедурой.
• Характеристики нагрузки: Резистивный нагрузочный модуль подходит для проверки выходной активной мощности. Индуктивная или комбинированная резистивно-индуктивная конфигурация может потребоваться, когда необходимо также оценить характеристики реактивной мощности и коэффициента мощности.
• Напряжение и частота: Подберите нагрузочный модуль в соответствии с электрическими номиналами и конфигурацией генератора.
• Рабочий цикл: Убедитесь, что оборудование способно выдержать предполагаемую продолжительность испытаний и требования к охлаждению.
• Управление и мониторинг:Рассмотрите требования к ручному или дистанционному управлению, функциям измерения, записи данных и отчетности.
• С环境:Оцените циркуляцию воздуха, тепловыделение, уровень шума, транспортировку, доступное пространство и доступ для технического обслуживания.

KEYPOWER предлагает резистивные нагрузочные модули и решения с индуктивными нагрузочными модулями для различных требований тестирования. Окончательный выбор должен основываться на требуемых условиях испытаний, а не только на номинальной мощности.

Распространенные ошибки, которых следует избегать при испытаниях с нагрузочным модулем

Даже при наличии правильного оборудования плохое планирование испытаний может привести к недостоверным результатам или создать предотвратимые угрозы безопасности.

• Выбор нагрузочного модуля недостаточной мощности: Оборудование может не достичь требуемой тестовой нагрузки.
• Игнорирование плана испытаний: Непредусмотренные ступени нагрузки или продолжительность испытаний могут затруднить сравнение или проверку результатов.
• Сбор слишком малого объема данных: Измерения, выполненные только в начале и в конце, могут не показать нестабильность при промежуточных изменениях нагрузки.
• Недооценка важности вентиляции: Ограничение воздушного потока может привести к перегреву или небезопасным условиям работы.
• Использование универсальных пределов приемки: Применение одних и тех же пределов к любому генератору может привести к неверным решениям о прохождении или непрохождении испытаний.
• Пропуск финальной проверки: Без проверки после испытаний незамеченными могут остаться ослабленные соединения, перегрев и другие проблемы.

Слаженный порядок действий, квалифицированный персонал, подходящее оборудование и полный отчет об испытаниях делают нагрузочное тестирование генератора более надежным и воспроизводимым.

Часто задаваемые вопросы о нагрузочном тестировании генераторов

Как часто генератор должен проходить нагрузочное тестирование?

Частота испытаний зависит от рекомендаций производителя генератора, применимых нормативов, условий эксплуатации и плана технического обслуживания объекта. Для критически важных резервных систем могут быть установлены особые графики осмотров и испытаний. Следуйте требованиям, применимым к данной установке, а не предполагайте, что какой-то один интервал подходит для любого генератора.

Какие процентные доли нагрузки обычно используются при испытаниях генератора?

Типичная показательная последовательность составляет 25%, 50%, 75% и 100% от номинальной активной мощности. Фактические шаги нагрузки и время выдержки зависят от цели испытаний, технических характеристик генератора, применимых стандартов и утвержденной процедуры.

Сколько должно длиться нагрузочное тестирование генератора?

Универсальной продолжительности испытаний не существует. Необходимое время зависит от номинальной мощности генератора, цели испытания, рабочей нагрузки, требований к тепловой стабилизации и применимых критериев приемки. Следуйте инструкциям производителя и утвержденному плану испытаний.

Можно ли протестировать дизельный генератор с помощью резистивного нагрузочного модуля?

Да. Резистивный нагрузочный модуль соответствующей номинальной мощности может создавать управляемую активную электрическую нагрузку на дизельный генератор. Это помогает проверить выходную активную мощность и оценить поведение напряжения, частоты и двигателя под нагрузкой. При необходимости тестирования характеристик реактивной мощности может потребоваться дополнительное оборудование или комбинированный нагрузочный модуль.

Что должно входить в отчёт об испытаниях генератора с нагрузочным модулем?

В отчете должны быть указаны генератор и нагрузочный модуль, зафиксированы условия испытаний и ступени нагрузки, запротоколированы напряжение, частота, ток, мощность, соответствующие показатели работы двигателя, а также любые сигналы тревоги или ненормативные наблюдения, а результаты сопоставлены с применимыми критериями приемки. В отчете также следует зафиксировать окончательный результат испытаний и любые рекомендуемые корректирующие действия.

Повышение надежности генератора с помощью правильного испытательного оборудования

Тщательно спланированная процедура испытаний генератора с нагрузочным модулем помогает проверить выходную мощность, оценить стабильность работы и выявить потенциальные проблемы до того, как генератор потребуется задействовать для обеспечения критических нагрузок. Наиболее надежные результаты достигаются благодаря подходящему оборудованию, контролируемому приложению нагрузки, точным измерениям и четко определенным критериям приемки.

Для производителей генераторов, групп технического обслуживания, подрядчиков и операторов объектов выбор правильного нагрузочного модуля является важной частью этого процесса. Ознакомьтесь с решениями KEYPOWER в области силового оборудования или свяжитесь с командой специалистов, чтобы обсудить мощность нагрузочного модуля, электрическую конфигурацию и требования к испытаниям для вашей сферы применения.
