Резистивный нагрузочный модуль тестирует активную мощность (кВт) при коэффициенте мощности 1,0. Это единичное значение, то есть коэффициент мощности 1, означает, что нагрузка потребляет только активную мощность. Реактивный нагрузочный модуль тестирует реактивную мощность (кВАр), имитируя индуктивную или емкостную нагрузку, часто при коэффициенте мощности 0,8. Эти нагрузочные модули служат разным целям, и это различие имеет решающее значение для любого специалиста, проводящего испытания генераторов, систем ИБП или другого силового оборудования с помощью нагрузочных модулей. Неправильный тип оставляет оборудование недопротестированным или дает вводящие в заблуждение результаты. Реактивная нагрузка создает напряжение для систем регулирования напряжения и возбуждения; резистивный модуль на это не способен. Технические специалисты, пропускающие этот шаг, рискуют потратить впустую время на тестирование и получить ложную уверенность в надежности оборудования.

Основные выводы

• Резистивный нагрузочный модуль тестирует активную мощность (кВт) при коэффициенте мощности 1,0, имитируя такие нагрузки, как освещение и обогреватели.
• Реактивный нагрузочный модуль тестирует реактивную мощность (кВАр) при коэффициенте мощности 0,8, имитируя электродвигатели и трансформаторы.
• Резистивные нагрузочные модули хороши для планового технического обслуживания генераторов и предотвращения образования нагара при неполной нагрузке.
• Реактивные нагрузочные модули необходимы для проверки систем регулирования напряжения и возбуждения на критически важных объектах.
• Комбинированные нагрузочные модули обеспечивают наиболее реалистичное тестирование, применяя как активную, так и реактивную нагрузку одновременно.

Что такое нагрузочный модуль?

Нагрузочный модуль — это устройство, которое создает контролируемую искусственную электрическую нагрузку для источника питания. Инженеры используют его для проверки мощности, производительности и надежности без подключения оборудования к реальной нагрузке объекта. Устройство поглощает энергию, вырабатываемую источником, и рассеивает ее в виде тепла или магнитного поля. Такая установка позволяет по требованию выводить генератор или систему ИБП на номинальную мощность безопасным и воспроизводимым способом.

Цель испытаний с нагрузочным модулем

Тестирование с помощью нагрузочного модуля подтверждает, что источник питания может нести свою номинальную мощность и работать эффективно. Тест выявляет эксплуатационные проблемы до того, как они проявятся в работе. Генератор или система ИБП редко видят полную или устойчивую нагрузку во время нормальной работы, поэтому скрытые неисправности могут оставаться в спящем состоянии до тех пор, пока сбой их не обнаружит. Контролируемое нагрузочное тестирование выводит эти слабые места на свет.

Эта практика дает несколько конкретных преимуществ:

• Проверка того, что генератор поддерживает полную мощность в течение длительного времени, а не только при запуске с легкой нагрузкой

• Предотвращение образования нагара в дизельных установках путем сжигания несгоревшего топлива, углерода и сажи

• Одновременное создание нагрузки на регуляторы напряжения, системы охлаждения, подачи топлива и выхлопные подсистемы

• Подтверждение готовности для критически важных объектов, таких как центры обработки данных и больницы

• Соответствие требованиям ежегодных испытаний по стандарту NFPA 110 и обязательствам страховых компаний или противопожарных норм

Почему тип нагрузки имеет значение

Резистивные и реактивные нагрузочные модулипредставляют собой два основных метода тестирования резервных генераторных установок. Выбранный тип определяет, что именно доказывает тест. Резистивный модуль проверяет активную мощность в кВт. Реактивный модуль проверяет полную мощность в кВА и реакцию системы на отстающий ток. Ни один из них не заменяет другой.

Точность теста также зависит от того, как прикладывается нагрузка. Надежный план включает шаги на уровне 25, 50, 75 и 100 процентов от номинала на табличке с выдержкой времени на каждом уровне. Процедуры тестирования генераторных установок с нагрузочным модулем должны следовать этому шаблону.

Тестирование резервных генераторов с резистивной нагрузкой подтверждает мощность в кВт и тепловое поведение. Тестирование генератора с реактивной нагрузкой подтверждает возбуждение и регулирование напряжения. Комбинированные нагрузочные модули доказывают и то, и другое одновременно.

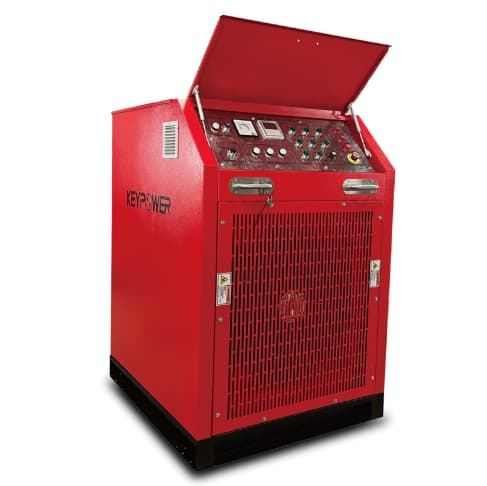

Что такое резистивный нагрузочный модуль?

Резистивный нагрузочный модуль преобразует электрическую энергию в тепло с помощью силовых резисторов. Это тепло рассеивается воздухом или водой с помощью принудительных средств или конвекции. Устройство представляет нагрузку с коэффициентом мощности 1,0 и имитирует потребление активной мощности в кВт. Резистивные нагрузки потребляют активную мощность без какого-либо сдвига фаз. Эта простота делает расчет и управление потреблением мощности более легкими.

Как это работает

Резистивный нагрузочный модуль использует резисторные блоки для потребления тока в фазе с напряжением. Коэффициент мощности 1 означает, что нагрузка потребляет только активную мощность. Чисто резистивные нагрузки, такие как лампы накаливания и резистивные нагревательные элементы, ведут себя точно так же. Модуль проходит через уровни нагрузки для создания нагрузки на источник питания. Технические специалисты контролируют напряжение, ток и температуру на каждом шаге. Устройство оценивает мощность в кВт и тепловые характеристики. Оно не тестирует эффекты реактивной мощности, которые создают напряжение для систем регулирования напряжения и возбуждения.

Применение резистивных нагрузочных модулей

Резистивные нагрузочные модули служат для нескольких целей тестирования. Общие варианты использования включают:

• Тестирование генераторов при номинальной мощности

• Проверку производительности системы после установки

• Проведение регулярного технического обслуживания для предотвращения образования нагара

Тестирование с помощью резистивного нагрузочного модуля подтверждает мощность в кВт. Нагрузочные модули этого типа подходят для плановых проверок технического обслуживания. Тестирование только с помощью резистивного нагрузочного модуля оставляет реактивные эффекты без проверки. Инженеры, которым требуется полная проверка, объединяют нагрузочные модули для обеспечения полного охвата.

Что такое реактивный нагрузочный модуль?

Реактивный нагрузочный модуль имитирует индуктивные и/или емкостные нагрузки. Он преобразует электрическую энергию в магнитное поле вместо тепла. Такое поведение позволяет устройству тестировать мощность в кВА при различных коэффициентах мощности. Оборудование воспроизводит сдвиг фаз между напряжением и током, который создают реальные магнитные устройства. Технические специалисты используют его для проверки того, как источник питания справляется с током, который не совпадает по фазе с напряжением.

Как это работает

Устройство объединяет реакторные катушки и батареи конденсаторов для сдвига тока по фазе относительно напряжения. Индуктивные элементы заставляют ток отставать от напряжения, в то время как емкостные элементы заставляют его опережать. В таблице ниже показано поведение каждого типа.

Комбинируя резистивные, индуктивные и емкостные элементы, нагрузочный модуль воспроизводит сложные реальные нагрузки, встречающиеся в электрических системах. Операторы могут настраивать устройство на индуктивные (отстающие) или емкостные (опережающие) коэффициенты мощности. Эта гибкость отличает тестирование с помощью реактивного нагрузочного модуля от простых резистивных проверок.

Применение реактивных нагрузочных модулей

Реактивные нагрузочные модули воспроизводят отстающий или опережающий коэффициент мощности. Эта способность жизненно важна для полного тестирования двигателей и генераторов переменного тока. Генератор должен удерживать напряжение стабильным при отставании тока, и только реактивная нагрузка выявляет слабый отклик возбуждения. Тестирование с помощью реактивного нагрузочного модуля также имитирует нагрузки моторного типа и проверяет коэффициент мощности, что важно при вводе в эксплуатацию ИБП и центров обработки данных.

Реактивный нагрузочный модуль сам по себе не тестирует систему при полной нагрузке. Устройство нагружает реактивную сторону производительности, а не весь диапазон полной мощности. Инженеры объединяют индуктивные или емкостные нагрузочные модули с резистивными устройствами для полного охвата. Используемые отдельно, реактивные нагрузочные модули подтверждают возбуждение и регулирование напряжения, но оставляют мощность в кВт непроверенной.

Резистивные и реактивные нагрузочные модули: основные различия

Коэффициент мощности и имитация нагрузки

Самое четкое различие между этими двумя типами нагрузочных модулей заключается в представляемом ими коэффициенте мощности. Резистивный нагрузочный модуль потребляет ток, совпадающий по фазе с напряжением, и удерживает коэффициент мощности на уровне 1. Это единичное значение означает, что устройство потребляет только активную мощность, измеряемую в кВт. Реактивный нагрузочный модуль сдвигает ток по фазе и обычно работает при отстающем коэффициенте мощности 0,8. Устройство потребляет реактивную мощность, измеряемую в кВАР, и нагружает систему возбуждения так, как резистивное устройство не может.

Это различие определяет, что именно имитирует каждый тест. Резистивный нагрузочный модуль имитирует освещение, нагреватели и активную составляющую нагрузок двигателей. Реактивный нагрузочный модуль имитирует двигатели, трансформаторы и другие магнитные устройства. Поэтому коэффициент мощности тестируемой системы определяет, какое устройство говорит правду о производительности.

Сравнение возможностей тестирования

Две конструкции доказывают разные вещи, и каждая заполняет пробел, оставляемый другой. Тестирование с помощью резистивного нагрузочного модуля проверяет, что генераторная установка выдает 100% мощности при коэффициенте мощности 1,0, подтверждая, что двигатель и система выдерживают полную нагрузку без перегрева. Оно также проверяет масло, топливо и критически важные системы двигателя, а также выжигает углеродистые отложения для предотвращения мокрого выхлопа. Типичная продолжительность теста составляет до 8 часов, а для некоторых правительственных и военных требований — 18–24 часа.

Тестирование с помощью реактивного нагрузочного модуля измеряет полную номинальную мощность в кВА при коэффициенте мощности 0,8. Реактивная нагрузка обеспечивает около 75% резистивного номинала и работает параллельно с резистивным нагрузочным модулем. Эта установка подтверждает правильность калибровки распределения нагрузки и систем регулирования напряжения в параллельных установках. Таким образом, резистивно-реактивный нагрузочный модуль с коэффициентом 0,8 pf охватывает обе стороны одновременно.

Сравнение выявляет ключевые ограничения каждого метода. Испытания только активной нагрузкой не показывают, как система справляется с реактивной мощностью. Испытания только реактивной нагрузкой не дают полной активной мощности. Реактивные нагрузочные модули также стоят дороже, поэтому инженеры используют их преимущественно для новых установок и критически важных резервных генераторов с высокой электродвигательной нагрузкой. Мощность генератора в кВ·А в процессе эксплуатации ухудшается редко, поэтому практичным стандартом для регулярных проверок остаются испытания активной нагрузкой. Короче говоря, выбор между активной и реактивной нагрузкой зависит от того, нужно ли в ходе испытания подтвердить мощность в кВт или поведение в кВ·А при отстающем коэффициенте мощности.

Испытание комбинированным нагрузочным модулем

Почему для реалистичных испытаний нужны оба вида нагрузки

Комбинированные активно-реактивные нагрузочные модули одновременно подают активную и реактивную нагрузку. Такое сочетание обеспечивает наиболее реалистичное моделирование реальных условий эксплуатации. Нагрузка на объекте редко имеет единичный коэффициент мощности. Электродвигатели, трансформаторы и магнитные устройства вызывают сдвиг фаз между током и напряжением. Испытание, не учитывающее это поведение, дает лишь частичную картину.

Комбинированная установка устраняет этот пробел. Оборудование может проводить испытания при коэффициенте мощности, отличном от единицы (отстающем). Ону также позволяет полностью проверить генераторную установку при 100% номинальной мощности в кВ·А. Резисторы и катушки индуктивности переключаются независимо, поэтому операторы могут подавать только активную, только индуктивную или варьируемую нагрузку с отстающим коэффициентом мощности. При наличии соответствующих требований также доступны емкостные функции. Такой подход обеспечивает полноценные испытания двигателя и генератора во всем диапазоне полной мощности.

Преимущества можно разделить на три основные области:

• Полная проверка коэффициента мощности

• Реалистичная проверка системы

• Соответствие международным стандартам

Когда следует выбирать комбинированную установку

Комбинированный активно-реактивный нагрузочный модуль подходит для пусконаладочных работ и критически важных резервных систем. Для новых установок с крупной электродвигательной нагрузкой требуется подтверждение регулирования напряжения при отстающем токе. Для параллельно работающих генераторных станций необходима проверка распределения реактивной мощности (квар). Комбинированные активно-реактивные нагрузочные модули закрывают обе задачи за один цикл испытаний.

Плановое техническое обслуживание редко оправдывает дополнительные затраты. Установка только с активной нагрузкой отлично справляется с выжиганием нагара и предотвращением образования влажных отложений. Инженеры оставляют испытания реактивным нагрузочным модулем для случаев, когда важен отклик системы возбуждения. Объектам с изменяющимся профилем нагрузки следует оценить гибкость комбинированной установки. Независимое переключение резисторов и катушек индуктивности позволяет одной машине выполнять несколько программ испытаний. Покупателям следует заранее уточнить требуемый коэффициент мощности, диапазон кВ·А и необходимость емкостных функций для будущих проектов. В таком случае комбинированные нагрузочные модули обеспечивают долгосрочную пользу для всего парка оборудования.

Достаточно ли активного нагрузочного модуля?

Активного нагрузочного модуля достаточно для проверки мощности в кВт. Он подтверждает, что генератор выдает активную мощность, а двигатель, системы охлаждения и топливоподачи выдерживают тепловую нагрузку. При этом эффекты реактивной мощности на систему возбуждения и регулирование напряжения остаются непроверенными. Этот пробел имеет значение всегда, когда на объекте работают электродвигатели, трансформаторы или другие магнитные нагрузки.

Что упускается при испытаниях только активной нагрузкой

Испытание активным нагрузочным модулем воспроизводит только активную нагрузку, такую как освещение и нагревательные элементы. Оно не воспроизводит поведение реактивной мощности. Генератор не сталкивается с отстающим или опережающим током, поэтому его реакция на эти условия остается неизвестной.

Без испытаний с реактивным банком нагрузки агрегат никогда не оценивается при номинальном коэффициенте мощности. Поэтому влияние на эффективность, связанное с коэффициентом мощности, остается скрытым.

Риски неполного испытания банком нагрузки

Неполное тестирование дает вводящие в заблуждение успешные результаты. Агрегат может чисто работать при единичном коэффициенте мощности и все равно выйти из строя при эксплуатации.

Стабильность напряжения при номинальной нагрузке свидетельствует об исправности генератора и регулятора. Неисправные регуляторы или обмотки генератора остаются недиагностированными, если испытания банком нагрузки пропускают реактивную составляющую. Поведение при переходе нагрузки также остается неподтвержденным. В результате операторы получают ложную уверенность перед отключением электроэнергии. Сочетание реактивных банков нагрузки с резистивными устраняет этот пробел.

Выбор резистивного или реактивного банка нагрузки

Подбор банка нагрузки под ваше оборудование

Тестируемое оборудование определяет цель испытаний, а цель определяет тип банка нагрузки. Генератор требует подтверждения мощности в кВт и регулирования напряжения. Система ИБП требует подтверждения работоспособности при искаженной, нелинейной нагрузке. ЦОД и объекты связи часто используют параллельные генераторы, что добавляет в этот список распределение реактивной нагрузки.

Резистивные банки нагрузки подходят для испытаний генераторов, ИБП и планового обслуживания. Их простая конструкция обеспечивает экономичность при профилактических работах, таких как выжигание нагара. Реактивные банки нагрузки обеспечивают индуктивную или емкостную нагрузку для систем ИБП, трансформаторов и электродвигателей. Специалисты выбирают их там, где важны коэффициент мощности и реактивное поведение.

Резистивный модуль оценивает мощность генератора в кВт. Реактивный модуль тестирует мощность в кВА при различных коэффициентах мощности. Поэтому испытания генераторов выигрывают от наличия реактивной мощности всегда, когда имеет значение поведение коэффициента мощности. Объекты с параллельно работающими генераторами делают эту возможность необходимой.

KEYPOWER иллюстрирует, как один поставщик может охватить оба направления. Основанная в 1998 году, компания располагает заводом площадью более 66 000 квадратных метров с ежегодной мощностью 5000 единиц. Ее глобальная сеть охватывает более 100 стран, и она имеет сертификаты OEM, CE и ISO. KEYPOWER предлагает банки нагрузки резистивного и индуктивного типов наряду с дизельными генераторами мощностью от 6 кВА до 4375 кВА, совместимыми с двигателями Cummins, Perkins, MTU, Volvo и других брендов.

Вопросы, которые следует задать перед покупкой

Покупателям следует сначала подтвердить номинальную непрерывную мощность в кВт и кВА. Затем им следует проверить диапазон напряжения и частоты, минимальный шаг нагрузки, рабочий цикл, способ охлаждения, портативность и потребности в регистрации данных. Эти детали определяют, соответствует ли агрегат плану испытаний без перегрева или снижения производительности.

Коэффициент мощности заслуживает отдельного обсуждения. Большинство дизельных генераторов рассчитаны на PF 0,8, и соотношение кВт = кВА × PF позволяет пересчитывать значения между собой. Отстающий (индуктивный) PF возникает из-за индуктивных нагрузок, таких как электродвигатели и трансформаторы, и генераторы эффективно с ним справляются. Опережающий (емкостной) PF возникает из-за емкостных нагрузок, таких как конденсаторные батареи и аккумуляторы, и может вызывать нестабильность напряжения. Покупателям следует уточнить тип PF нагрузки и проконсультироваться с инженером-электриком, чтобы избежать несоответствия между номиналом генератора и подключенной нагрузкой.

Короткий контрольный список поможет провести переговоры продуктивно:

• Соответствует ли охват по кВт/кВА текущим потребностям тестирования и может ли он быть расширен?

• Рассчитан ли агрегат на непрерывный или периодический режим работы?

• Включены ли защиты от перегрева, перегрузки и короткого замыкания?

• Предоставляются ли протоколы испытаний, сертификаты и руководства?

• Доступны ли покупка, аренда или внешняя техническая поддержка?

Для технического обслуживания генераторов резистивный банк нагрузки обычно является наиболее распространенным выбором. Он подает активную мощность, проверяет выходные характеристики под нагрузкой и обеспечивает тепловую проверку. Если применение также требует проверки коэффициента мощности или ИБП, покупателям следует спросить о реактивной или резистивно-реактивной модели. Этот единственный вопрос отличает просто приемлемую покупку от правильной.

Резистивный банк нагрузки тестирует активную мощность при коэффициенте мощности 1,0. Реактивный банк нагрузки тестирует реактивную мощность при коэффициенте мощности 0,8. Комбинированные установки обеспечивают наиболее реалистичное моделирование.

Правильный выбор зависит от оборудования и целей тестирования. Для генератора, требующего только проверки мощности в кВт, может подойти резистивный модуль. Критически важные системы с крупными motor-нагрузками часто требуют также испытаний реактивной нагрузкой.

Читателям следует сначала оценить потребности своего применения. Затем они могут проконсультироваться со специалистом, чтобы подтвердить правильную конфигурацию. Банки нагрузки различаются по номиналу и коэффициенту мощности, поэтому консультация эксперта предотвратит дорогостоящее несоответствие. Обратитесь к квалифицированному поставщику за индивидуальной рекомендацией.

Часто задаваемые вопросы

Какой тип банка нагрузки подходит для планового обслуживания генераторов?

Резистивный банк нагрузки подходит для большинства работ по плановому обслуживанию. Он подает активную мощность при коэффициенте мощности 1,0, проверяет выходную мощность в кВт и выжигает углеродистые отложения, вызывающие скопление несгоревшего топлива и масла (wet stacking). Специалисты оставляют реактивные испытания для ввода в эксплуатацию или объектов с крупными электродвигательными нагрузками.

Может ли реактивная нагрузочная банка заменить резистивную?

Нет. Реактивный нагрузочный модуль создает нагрузку на систему возбуждения и регулирования напряжения при отстающем коэффициенте мощности, часто равном 0,8. Сам по себе он не создает полную активную нагрузку. Для полной проверки требуются оба типа, либо в виде отдельных устройств, либо в виде единой комбинированной установки.

Какой коэффициент мощности должен указать покупатель?

Большинство дизельных генераторов имеют паспортную мощность при коэффициенте мощности 0,8. Покупатели должны подбирать реостат нагрузки в соответствии с этим номиналом и учитывать, использует ли объект индуктивные нагрузки, такие как электродвигатели и трансформаторы. Инженер-электрик может подтвердить правильность конфигурации перед покупкой.

Как тестирование с помощью нагрузочного модуля поддерживает соответствие стандарту NFPA 110?

NFPA 110 требует проведения ежегодного тестирования систем аварийного электроснабжения. Тестирование с помощью нагрузочного модуля обеспечивает контролируемую, измеряемую нагрузку, предусмотренную этим стандартом. Резистивный модуль охватывает проверки в кВт, а комбинированный модуль добавляет реактивную проверку для критически важных объектов.

Поставляет ли KEYPOWER оба типа нагрузочных модулей?

Да. KEYPOWER предлагает нагрузочные модули резистивного и индуктивного типов. Компания также производит дизельные генераторы мощностью от 6 кВА до 4375 кВА, совместимые с двигателями Cummins, Perkins, MTU и Volvo. Ее глобальная сеть охватывает более 100 стран.
