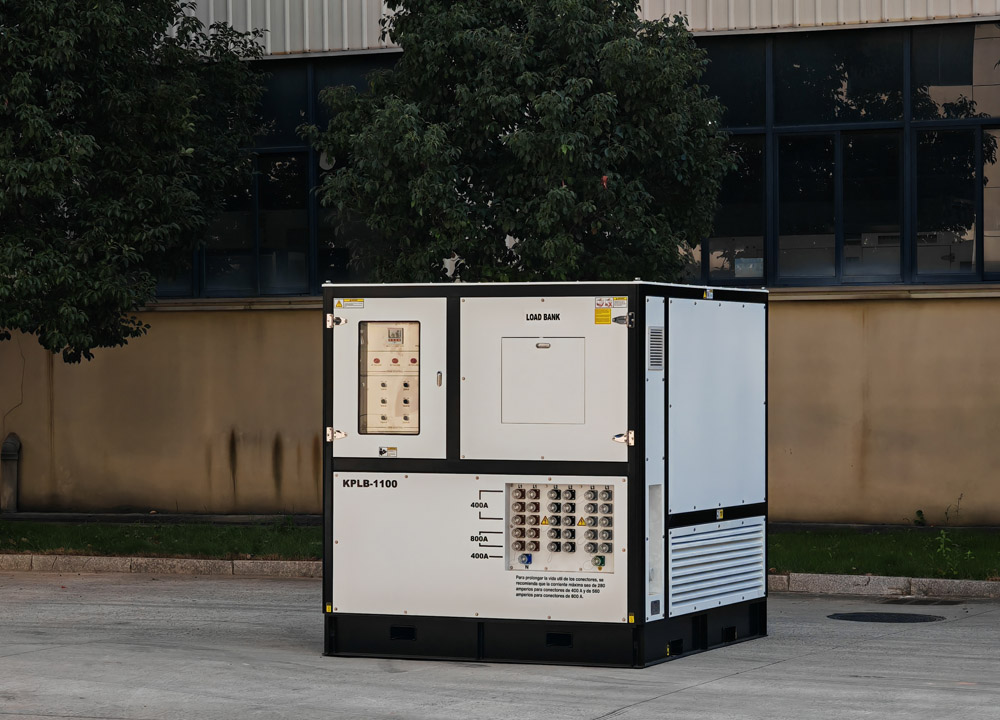

В области тестирования электроэнергии и энергетического оборудования мы часто слышим об «искусственной нагрузке» (artificial load bank). Многие задаются вопросом: почему устройство, потребляющее электроэнергию, называют «искусственной нагрузкой»? В чем разница между ним и «реальными нагрузками», которые мы используем ежедневно, такими как лампы, двигатели и бытовые приборы?

На самом деле, суть искусственной нагрузки заключается не в «бесполезном потреблении энергии», а в точном моделировании. Реальное электрооборудование работает в сложных и переменных условиях. Искусственная нагрузка, используя три основных электрических компонента — резистор (R), индуктор (L) и конденсатор (C), — воспроизводит электрические характеристики различных нагрузок, обеспечивая «полную проверку рабочих условий» для генераторных установок, систем ИБП, трансформаторов, распределительных устройств и многого другого.

Три типа искусственных нагрузок RLC выполняют свои собственные функции, дополняя друг друга и охватывая подавляющее большинство сценариев нагрузки в энергосистемах. В этой статье мы простым языком разберем логику работы, различия характеристик и практическое применение этих трех основных видов искусственных нагрузок, чтобы вы могли понять фундаментальную логику тестирования электропитания.

I. Основа: Чисто резистивная нагрузка — «стабильный потребитель энергии» в энергосистемах

Резистивная нагрузка является самым базовым и часто используемым типом нагрузки в блоке нагрузок, и она наиболее близка к пониманию потребления энергии широкой публикой, соответствуя чисто резистивным устройствам в повседневной жизни, таким как электрические водонагреватели, лампы накаливания и электрические нагревательные элементы.

Принцип ее работы прост и понятен, он следует закону Джоуля: когда ток проходит через специально разработанные мощные резистивные элементы, электрическая энергия на 100% преобразуется в тепло, которое затем рассеивается в воздухе через системы охлаждения, такие как вентиляторы и теплоотводящие решетки, тем самым стабильно потребляя активную мощность, выдаваемую тестируемым источником питания. Весь процесс не создает магнитного поля, не накапливает электрическую энергию и просто потребляет мощность.

С точки зрения электрических характеристик, напряжение и ток резистивной нагрузки идеально совпадают по фазе, без фазового сдвига. Коэффициент мощности всегда равен 1, а рабочее состояние чрезвычайно стабильно. Инженеры могут точно контролировать потребление мощности, регулируя количество параллельно подключенных ступеней резисторов, имитируя установившиеся рабочие условия источника питания.

При фактическом тестировании резистивные нагрузки в основном используются для базовой проверки стабильности источника питания. Например, они используются для проверки стабильности напряжения и частоты генераторных установок в режимах холостого хода, полной нагрузки и перегрузки, для проверки способности систем ИБП к непрерывному электроснабжению и для удаления нагара в генераторах, которые длительное время работали при низкой нагрузке. Любой тест, требующий измерения номинальной активной мощности и установившейся нагрузочной способности источника питания, зависит от резистивных нагрузок.

II. Динамический игрок: Чисто индуктивная нагрузка — моделирование «потребления энергии магнитного поля» промышленного оборудования

Большинство промышленного оборудования в нашей повседневной жизни не является чисто резистивным. Насосы, вентиляторы, компрессоры, двигатели и другие устройства с катушками проявляют характеристики индуктивной нагрузки во время работы. Индуктивная искусственная нагрузка специально разработана для воспроизведения таких промышленных нагрузок.

Основным компонентом индуктивной нагрузки является изолированная медная катушка, и логика ее работы полностью отличается от логики резистивной нагрузки. Вместо прямого преобразования электрической энергии в тепло, она использует принцип электромагнитной индукции — после подачи питания она создает переменное магнитное поле вокруг катушки, и постоянное поддержание этого магнитного поля потребляет электрическую энергию. Этот тип потребления представляет собой реактивную мощность, которая не совершает полезной работы, но тем не менее является неотъемлемой формой нагрузки в энергосистемах.

Наиболее заметной электрической характеристикой индуктивной нагрузки является то, что ток отстает от напряжения, создавая отстающую реактивную мощность и снижая общий коэффициент мощности цепи. Проще говоря, напряжение достигает своего пика первым, а ток некоторое время отстает, прежде чем догнать его — это общая характеристика промышленных электросетей.

Ее ценность при тестировании в основном заключается в моделировании промышленных условий эксплуатации. В то время как обычные резистивные нагрузки могут тестировать только идеальные установившиеся условия, индуктивные нагрузки могут имитировать индуктивное воздействие при запуске двигателя и работе крупного оборудования, проверять адаптивность источников питания к условиям отстающей мощности и низкого коэффициента мощности, а также проверять эксплуатационную стабильность генераторов и электросетей при сложных промышленных нагрузках, помогая избежать колебаний напряжения и низкой эффективности электроснабжения после фактического развертывания.

III. Компенсатор: Чисто емкостная нагрузка — «фазовый регулятор» энергосистем

Емкостная нагрузка является самой уникальной среди трех. Повседневное электрооборудование редко проявляет чисто емкостные характеристики. Ее основная роль заключается не просто в имитации нагрузок, а в компенсации фазовых отклонений в электросети и балансировке условий питания — это «инструмент калибровки» при тестировании электропитания.

Основной принцип емкостной нагрузки заключается в накоплении заряда и переменном высвобождении. Сам конденсатор не потребляет активную мощность. После подачи питания он быстро накапливает заряд; во время чередующихся положительных и отрицательных полупериодов переменного тока он высвобождает заряд и возвращает ток обратно в цепь, завершая периодический цикл заряда-разряда. Весь процесс почти не сопровождается потерей энергии, производя только емкостную реактивную мощность.

С точки зрения электрических характеристик емкостная нагрузка является полной противоположностью индуктивной нагрузки, демонстрируя опережение тока по отношению к напряжению. Она эффективно компенсирует отставание тока, вызванное индуктивными нагрузками, повышает коэффициент мощности цепи и балансирует фазовые сдвиги в сети.

При фактическом тестировании емкостные нагрузки в основном используются для тестов оптимизации сети и проверки нестандартных условий эксплуатации. С одной стороны, они могут имитировать сценарии емкостной нагрузки для проверки способности прецизионных источников питания и регуляторов напряжения к адаптации по фазе. С другой стороны, они могут сочетаться с индуктивными нагрузками для тестов компенсации коэффициента мощности, калибруя точность регулирования реактивной мощности генераторных установок и распределительных устройств. Это решает распространенные проблемы в промышленных сетях, такие как низкий коэффициент мощности и высокие потери энергии, обеспечивая эффективную работу энергосистемы.

IV. Комбинированные нагрузки RLC: Воспроизведение сложных сценариев энергопотребления в реальном мире

Из принципов трех отдельных типов нагрузок ясно, что каждый из них имеет свои ограничения, и ни один тип не может полностью отразить реальное энергопотребление. На практике нагрузки на заводах, в зданиях и центрах обработки данных представляют собой смеси резистивных, индуктивных и емкостных элементов. Именно поэтому высококлассные блоки нагрузок используют комбинированные RLC-конструкции.

Резистор потребляет активную мощность, имитируя базовую электрическую нагрузку. Индуктор имитирует основные индуктивные нагрузки, такие как промышленные двигатели, воспроизводя характеристики отставания фаз. Конденсатор обеспечивает фазовую компенсацию для коррекции отклонений в сети. Регулируя соотношение этих трех элементов по мере необходимости и обеспечивая их совместную работу, можно точно имитировать коэффициенты мощности во всем диапазоне от 0 до 1, идеально воспроизводя сложные энергетические условия в жилых, промышленных, центрах обработки данных и других сферах применения.

Такие комбинированные искусственные нагрузочные модули также являются незаменимым оборудованием для заводских приемочных испытаний генераторных установок, комплексной проверки систем ИБП, отладки модификаций сети и ежегодных проверок резервных источников питания. Они позволяют проводить всестороннюю проверку ключевых параметров, таких как нагрузочная способность, точность регулирования напряжения, устойчивость к ударным нагрузкам и адаптивность к реактивной мощности, помогая заблаговременно выявлять потенциальные неисправности до начала фактической эксплуатации.
