KPES-125/261L Универсальный шкаф системы накопления энергии (ESS)

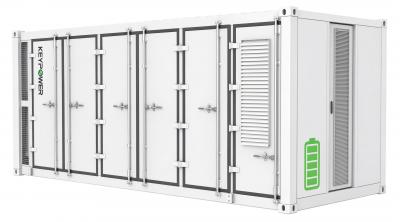

Общие сведения Макс. КПД цикла 89% Циклический ресурс ≥8000 циклов Связь Modbus TCP/IP Система пожаротушения Аэрозольная система + система водяного орошения Степень защиты IP55 Охлаждение Жидкостное охлаждение + принудительное воздушное охлаждение Рабочая температура -25℃~55℃ (снижение мощности после 45℃) Класс коррозионной стойкости C4 (C5 опционально) Влажность 0~95% отн. влажности (без конденсации) Уровень шума ≤80 дБ Высота над уровнем моря 3000 м (снижение мощности выше 2000 м) Габариты (Ш×Г×В) 6058 x 2438 x 2591 мм Вес 28 т Безопасность / ЭМС UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Сетевой стандарт EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Сторона переменного тока   Номинальная выходная мощность 1000 кВт Номинальное напряжение переменного тока 400 В Диапазон напряжения переменного тока ±15% Тип сети 3W+N+PE Номинальная частота 50 Гц / 60 Гц Коэффициент мощности 0.99 / -1 ~ +1 Коэффициент гармонических искажений тока (THDi) ≤3% Соотношение постоянного тока Сторона постоянного тока   Тип ячейки LFP / 314 Ач Конфигурация блока 48.2 кВт⋅ч / 1P48S Конфигурация системы 2170 кВт⋅ч / 9P240S Номинальное напряжение постоянного тока 768 В Диапазон напряжения постоянного тока 672 ~ 864 В Макс. скорость заряда/разряда 0.5P Макс. глубина разряда 100% (25 ± 2 ℃) ​

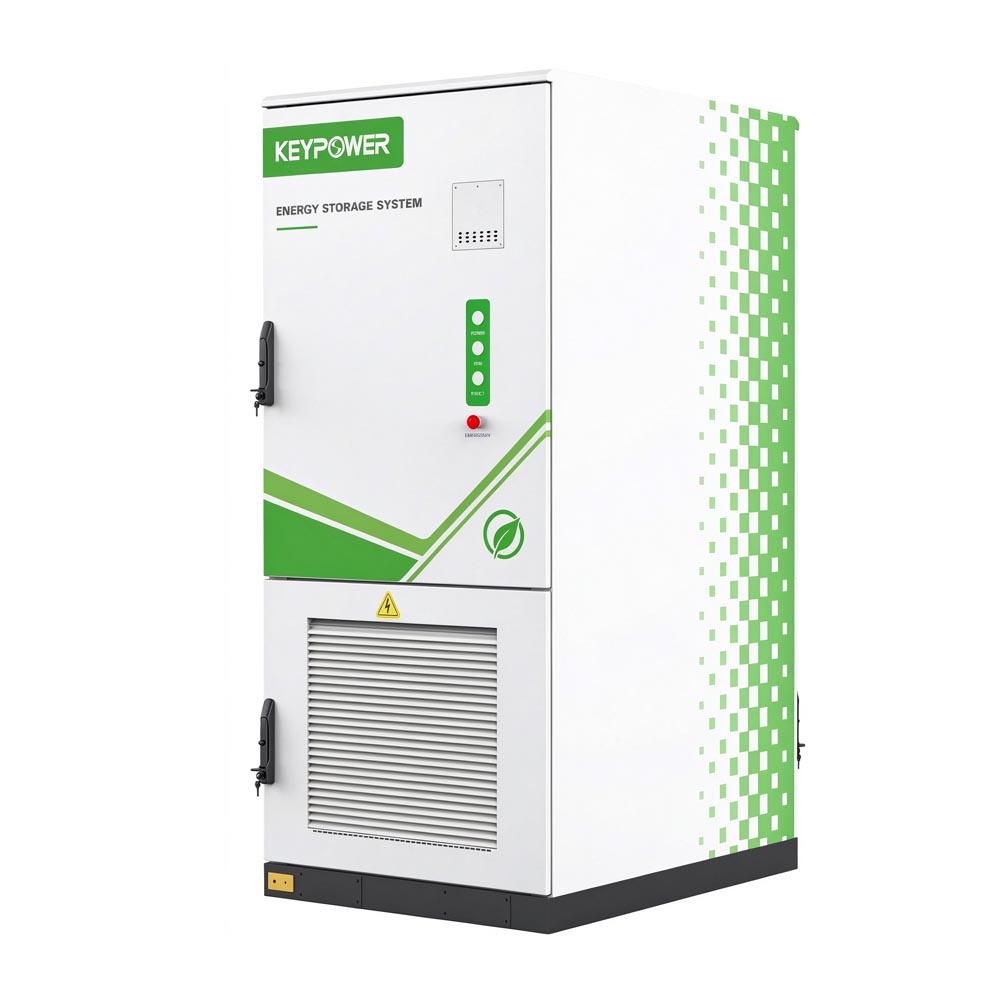

Общие сведения КПД ≥90% Скорость заряда/разряда 0.5P макс. Глубина разряда (DoD) 95% (25±2℃) Циклический ресурс ≥8000 циклов Степень защиты IP55 Охлаждение Принудительное воздушное охлаждение Рабочая температура -25~55℃ Влажность 0~95% отн. влажности, без конденсации Высота над уровнем моря ≤2000 м (снижение номинальных характеристик выше 2000 м) Размеры (Ш×Г×В) 8000 x 1200 x 2100 мм Вес 1.2 т Безопасность / ЭМС Аэрозоль Подключение Ethernet/RS485 Соответствие стандартам UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 Сетевой код G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 Выход переменного тока (AC)   Номинальная мощность 30 кВт                         40 кВт                         50 кВт Макс. мощность 30 кВА                        40 кВА                        50 кВА Номинальное напряжение 400 В перем. тока / 3 фазы+N+PE Номинальная частота 50 Гц / 60 Гц THDi Коэффициент постоянного тока Коэффициент мощности 0.8 опережающий ~ 0.8 отстающий Вход PV   Макс. рекомендуемая входная мощность 60 кВт                          80 кВт                          100 кВт            Напряжение PV 150 ~ 850 В                  150 ~ 850 В                  150 ~ 850 В   MPPT 3                                    4                                   4     Макс. входной ток 40 А×3                          40 А×4                          40 А×4     Вход аккумулятора   Тип ячейки LFP / 314 Ач Аккумуляторная система 1P120S Номинальная энергия 120.58 кВт⋅ч Номинальное напряжение 384 В Диапазон напряжения 336 ~ 432 В ​

Наименование Тип ячейки LFP 314 Ач Конфигурация блока 104,5 кВт⋅ч / 1P104S Конфигурация системы 5,015 МВт⋅ч / 12P416S Номинальное напряжение постоянного тока 1331,2 В Диапазон напряжения постоянного тока 1165 ~ 1498 В Макс. скорость заряда/разряда 0,5P Макс. глубина разряда 100% 25 ±2 ℃ Срок службы (количество циклов) ≥8000 циклов Система пожаротушения Аэрозольная система + система водяного орошения Степень защиты IP55 Охлаждение Жидкостное охлаждение + принудительное воздушное охлаждение Рабочая температура -25℃~55℃ (снижение мощности после 45℃) Класс антикоррозийной защиты C4 (C5 опционально) Влажность 0~95% относительной влажности (без конденсации) Высота над уровнем моря 3000 м Габариты (Ш×Г×В) 6058×2438×2896 мм Вес 41,8 т Безопасность/ЭМС UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 50 Гц   Модель: KP-30P   Основная мощность (кВт/кВА): 24/30   Резервная мощность (кВт/кВА): 26.4/33   Расход топлива при 100% нагрузке (л/ч): 8.7     ДВИГАТЕЛЬ：   С приводом от: Fawde   Модель двигателя: 4DW92-39D-HMS20W     АЛЬТЕРНАТОР：   Тип возбудителя: Бесщёточный, самовозбуждающийся   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 60 Гц   Модель: KPX-P1700P   Основная мощность (кВт/кВА): 1350/1700   Резервная мощность (кВт/кВА): 1500/1880   Расход топлива 100% (л/ч): 361     ДВИГАТЕЛЬ:   Производитель:Perkins   Модель двигателя: 4012-46TAG3A     АЛЬТЕРНАТОР:   Тип возбудителя: бесщёточный, с самовозбуждением   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 50 Гц   Модель: KP-25P   Основная мощность (кВт/кВА): 20/25   Резервная мощность (кВт/кВА): 22/27,5   Расход топлива при 100% нагрузке (л/ч): 7     ДВИГАТЕЛЬ:   Приводится в действие: Fawde   Модель двигателя: 4DW92-35D     АЛЬТЕРНАТОР:   Тип возбудителя: Бесщёточный, самовозбуждающийся   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 50 Гц   Модель: KP-YC2125P   Основная мощность (кВт/кВА): 1700/2125   Резервная мощность (кВт/кВА): 1800/2250   Расход топлива при 100% нагрузке (л/ч): 432.5     ДВИГАТЕЛЬ：   Производитель: YUCHAI   Модель двигателя: YC16VTD2700-D30   ГЕНЕРАТОР：   Тип возбудителя: Бесщёточный, с самовозбуждением   Класс изоляции: H   Степень защиты: IP23​

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРНОЙ УСТАНОВКИ   Частота: 60 Гц   Модель: KPX-C1375P   Основная мощность (кВт/кВА):1100/1375   Резервная мощность (кВт/кВА): 1200/1500   Расход топлива при 100% нагрузке (л/ч):282     ДВИГАТЕЛЬ:   Приводится в действие:Cummins   Модель двигателя: KTA50-G3     АЛЬТЕРНАТОР:   Тип возбудителя: бесщеточный, самовозбуждаемый   Класс изоляции: H   Степень защиты: IP23​
